一、設備簡介

擠出是粉體成型的核心設備，通過變距螺桿輸送、加壓，將前工序加工后塑性較好的濕料團從擠出筒體前端的模板中擠出，得到截面尺寸形態一致、表面致密、均勻、光滑的條狀物料。整機由一對突變螺桿、擠出筒體、擠出模板、齒輪箱、密封系統、減速電機、機架和控制系統組成。

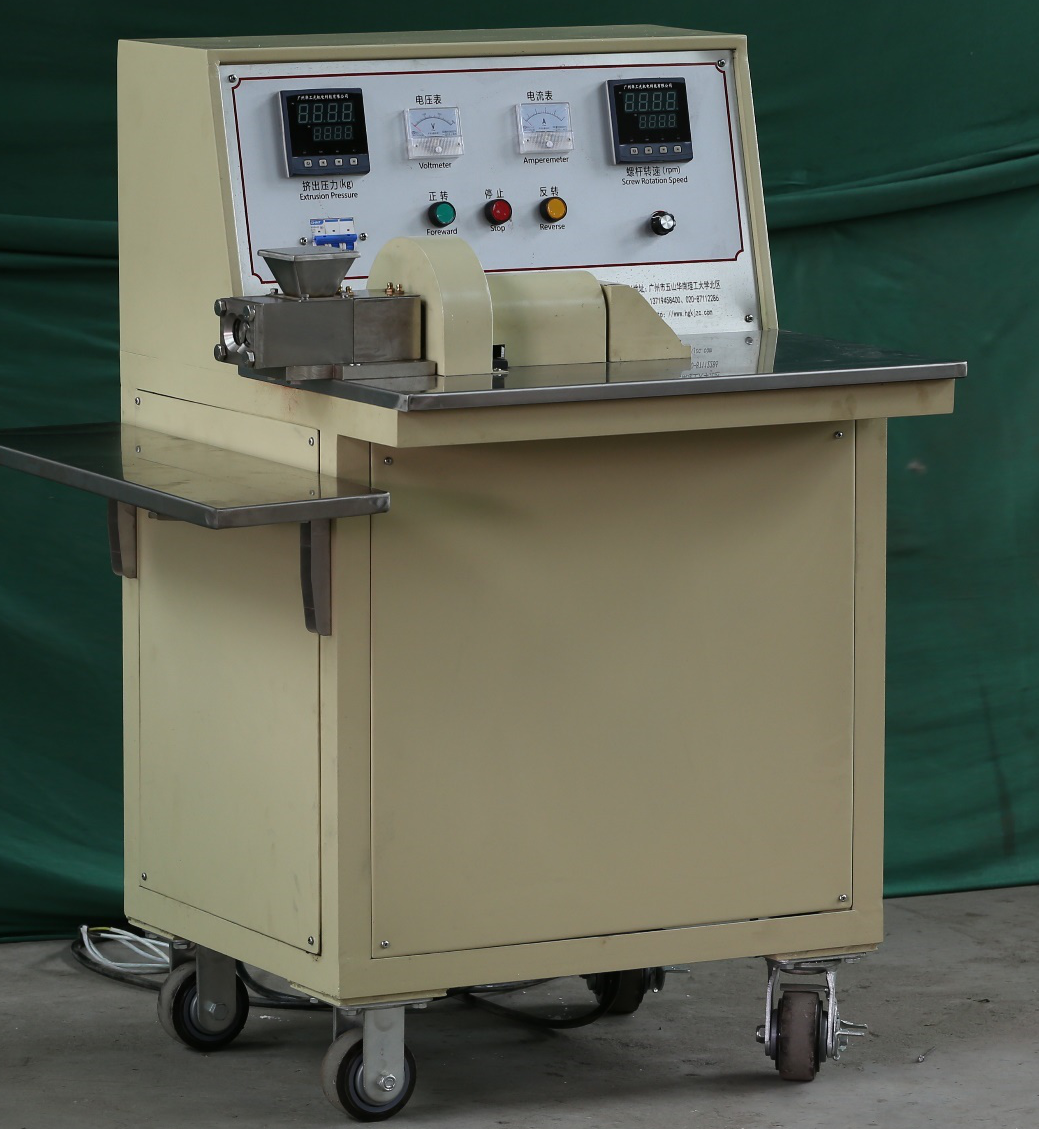

F－26型雙螺桿擠條機是一種小型箱式雙螺桿擠壓成型設備，主要用于催化劑、吸附劑、添加劑、沉水物料等粉料的配方研究和生產工藝研究，也可以進行小量產品的制備，適于化工、醫藥、食品、飼料等行業的科研單位選用。

二、設備特點

1.本設備為全國多家催化劑研究機構長期使用，設備穩定可靠。

2.本機專用于催化劑、吸附劑、沉水飼料等粉料的配方、制備工藝研究和小規模擠條試制。行業針對性強，適用范圍廣，適合于實驗室科研使用。

3.在小尺寸科研設備中提供了較大的擠出壓力，可實現0.5mm直徑的物料成型。

4.螺桿無級變頻調速，可根據不同物料的特性進行調整。

5.專為科研和工藝測試配置了數字化實時擠出壓力顯示儀?？蛇M(jìn)行擠出壓力與產品強度關系曲線的測定，尋求最佳工藝點，提供生產型設備工藝的參數計算基礎。

6.由壓力傳感器對螺桿進行限壓保護，限壓值可調。

7.可按需訂制各種三葉、四葉、五齒、蝶形、中空管、蜂窩等多種異型孔板，擴展設備的科研范圍。

8.結構簡單、使用方便。 設備故障率極低。

9.清洗、拆換便捷。便于經常更換配方的實驗室使用。

10.所有與物料接觸部分采用不銹鋼制造。

11.可根據用戶不同需求配置不同種類的螺桿。

12.采用落地箱式整體結構，四腳輪可推行亦可固定，方便使用。

13.Q型加裝回旋刀切粒。

14.L型為立式，水平進料垂直出料。

三、主要技術規格

1.螺桿外徑：?26 mm；

2.螺桿無級調速：0～175rpm，變頻調速；

3.擠條直徑：?0.5～?6 mm；

4.生產能力：1～7 kg/h；

5.最小裝料量：不大于15ml；

6.電機功率：1.5 KW；

7.電源：380V，50Hz標準工業用電；

8.最大擠出力：0.7 T（出廠設定限壓為0.28T）。

9.擠出壓力測量精度：0.1 Kg

10.外形尺寸：800（切粒+240）×630×1100 mm（長×寬×高）

11.重量：約149Kg

12.保護機構：三重保護（超壓保護、電路保護、機械傳動鏈保護）

13.專為科研和工藝測試配置了數字化實時擠出壓力顯示機構。
